Ontdek de wereld van flenzen

Op industrieel gebied zijn flenzen een belangrijk element bij het verbinden van leidingen en apparatuur, en in de wereld van flenzen zijn GB, JB en HG drie normen richtlijnen die niet kunnen worden genegeerd. Tegelijkertijd bieden verschillende soorten flenzen, zoals vlakgelaste flenzen, vlakgelaste nekflenzen, socketgelaste flenzen, stompgelaste nekflenzen en flensafdekkingen, een rijke keuze voor engineering. Sinton zal zich verdiepen in deze standaarden en typen, evenals de bijbehorende codenamen, om de kleurrijke wereld van Flanges voor u te onthullen.

Laten we eerst eens kijken naar de drie belangrijkste standaarden: GB, JB en HG. GB is de nationale norm, JB is de norm van het Ministerie van Machines, HG is de norm van het Ministerie van de chemische industrie. Deze drie normen dienen verschillende gebieden en zorgen ervoor dat flenzen op grote schaal worden gebruikt in alle lagen van de bevolking. De GB-standaard wordt algemeen erkend in technische projecten met zijn nationale autoriteit, de JB-standaard richt zich meer op werktuigbouwkunde en de HG-standaard speelt een belangrijke rol in de chemische industrie. Door deze normen te begrijpen, kunnen ingenieurs weloverwogen keuzes maken op basis van specifieke behoeften.

Laten we ons vervolgens concentreren op het type flens. Platgelaste flens, nekgelaste flens, socketgelaste flens, nekstomplasflens en flensafdekking, elk type heeft zijn eigen unieke kenmerken en toepassingsscenario's.

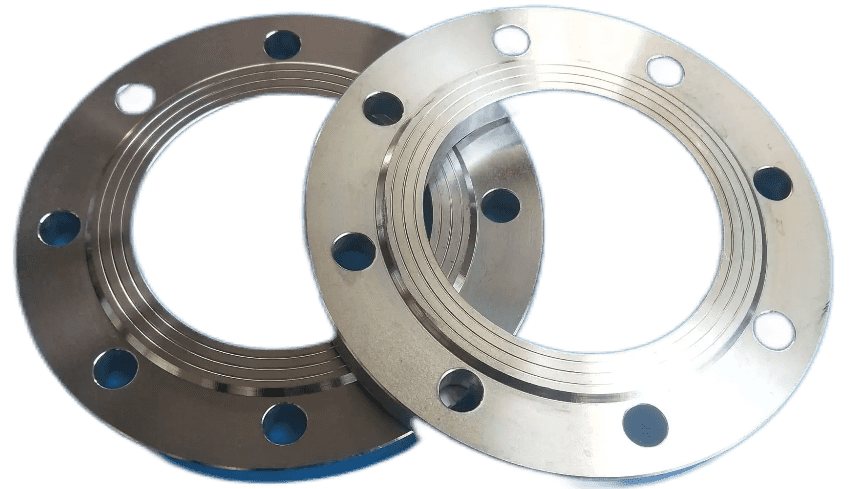

Platte gelaste flens: platte gelaste flens is ook bekend als overlappend gelaste flens, de verbinding van de platte gelaste flens en de buis is om de buis in het binnengat van de flens in de juiste positie te steken en vervolgens overlappend te lassen, het voordeel is dat het lassamenstel gemakkelijker uit te lijnen is en de prijs goedkoop is, dus het wordt veel gebruikt. Volgens de berekening van de interne druk bedraagt ​​de sterkte van de vlakgelaste flens ongeveer tweederde van de relatieve lasflens, en de levensduur van vermoeiing ongeveer een derde van die van de stompgelaste flens. Daarom is de platgelaste flens alleen geschikt voor pijpleidingsystemen waarbij het drukniveau relatief laag is en de drukschommelingen, trillingen en schokken niet ernstig zijn. (Voordelen: geschikt voor algemene techniek, eenvoudige installatie, lage kosten);

Nekvlakgelaste flens: De vlakgelaste halsflens is hetzelfde als de vlakgelaste flens van de plaat, en de stalen buis, pijpfittingen, enz. worden in de flens gestoken via de hoeklas en de apparatuur- of pijpverbindingsflens. Platgelaste flens met nek is ook een platgelaste flens, omdat het een korte nek is, waardoor de sterkte van de flens wordt verbeterd en de draagkracht van de flens wordt verbeterd. Het kan dus worden gebruikt voor fabrikanten van pijpleidingapparatuur onder hogere druk. (Voordelen: goede stijfheid en afdichting, vaak gebruikt in omgevingen met hoge temperaturen en hoge druk);

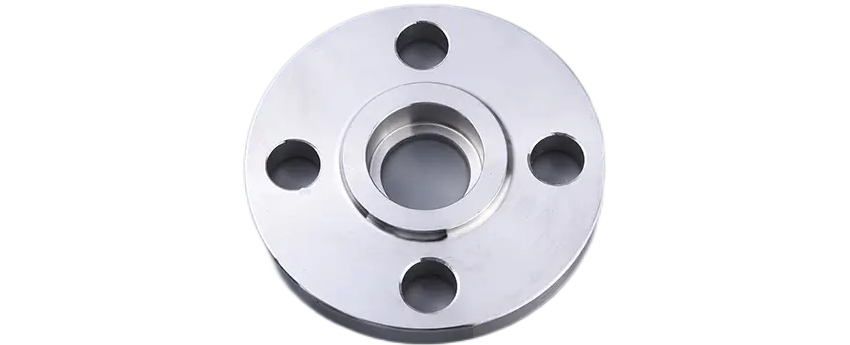

Moflasflens: De moflasflens is een flens waarbij het ene uiteinde en het andere uiteinde van de buis met bouten is gelast. Het wordt vaak gebruikt in pijpleidingen met PN≤10,0Mpa en DN≤40. (Voordelen: eenvoudig te installeren, geschikt voor lagedruksystemen, is een van de meest voorkomende flenstypes);

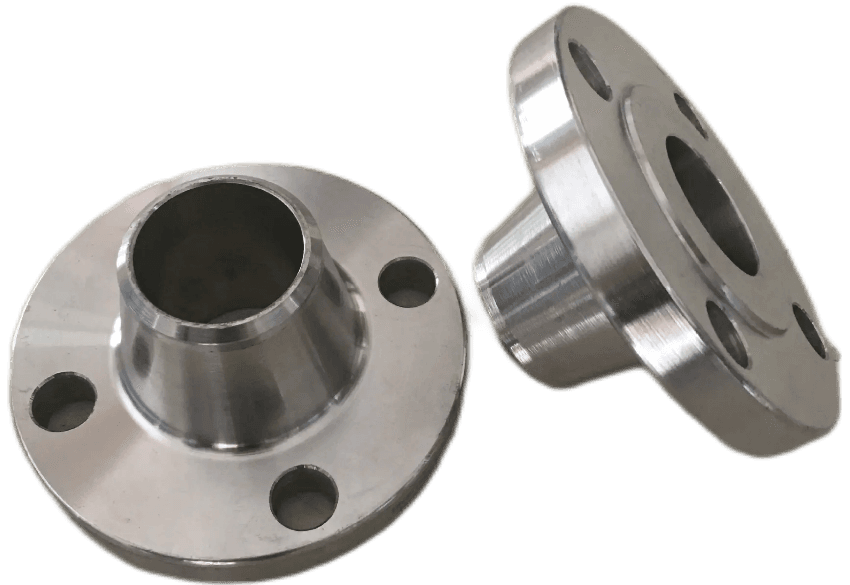

Nek stompgelaste flens: nek stompgelaste flens is ook bekend als hoge nekflens, deze verschilt van andere flenzen doordat er een lange en hellende hoge nek is vanaf de flens en pijplassen naar de flens, de wanddikte van dit gedeelte van hoge nek gaat geleidelijk over naar de wanddikte langs de hoogterichting, waardoor de spanningsdiscontinuïteit wordt verbeterd, waardoor de sterkte van de flens toeneemt. Neklasflens wordt voornamelijk gebruikt in zware werkomstandigheden, zoals thermische uitzetting van buizen of andere belastingen om de flens aan grotere spanningen te onderwerpen, of spanningsveranderingen herhaaldelijk; Druk, temperatuur fluctueert sterk pijpleiding en hoge temperatuur, hoge druk en onder nul lage temperatuur pijpleiding. (Voordelen: geschikt voor hoge temperaturen en hoge druk, met goede corrosieweerstand);

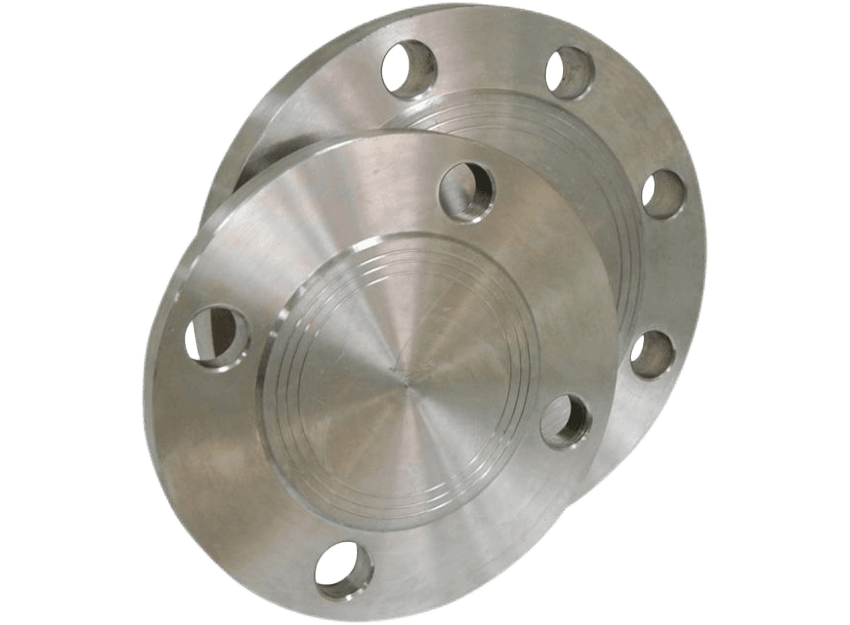

Flensafdekking: Flensafdekking wordt ook wel blindflens, blindplaat genoemd. Het is een flens zonder gat in het midden voor het afdichten van de pijpplug. De functie is dezelfde als die van de laskop en de draadkap, maar de blinde flens en de kap kunnen op elk moment worden verwijderd, en de laskop niet. Praktische toepassing in de verwarmingsindustrie voor het lassen van verwarmingsbuizen of warmtewisselingsapparatuur. Het lassen van warmtewisselingsbuizen wordt meer gebruikt. (Voordeel: wordt gebruikt om de flensverbinding te sluiten, om de pijpleiding en apparatuur tegen de externe omgeving te beschermen).

Elk type flens heeft zijn bijbehorende codenaam, de gemeenschappelijke taal van ingenieurs. Bekendheid met deze codes maakt een snellere en nauwkeurigere selectie van de juiste flens mogelijk. De flenscode onder de GB-norm, de flenscode onder de JB-norm en de flenscode onder de HG-norm hebben bijvoorbeeld allemaal hun eigen kenmerken, die hun goede prestaties in hun respectieve vakgebieden weerspiegelen.

In de wereld van flenzen bieden GB, JB en HG drie normen een solide basis voor engineering, en verschillende soorten flenzen bieden ingenieurs een breed scala aan opties. Met een diepgaand begrip van deze normen en typen kunnen ingenieurs flexibeler zijn bij het aanpakken van technische uitdagingen en het garanderen van een veilige en betrouwbare werking van pijpleidingen en apparatuur. Flenzen verbinden elk deel van de industriële wereld en worden een onmisbaar onderdeel van het project.
