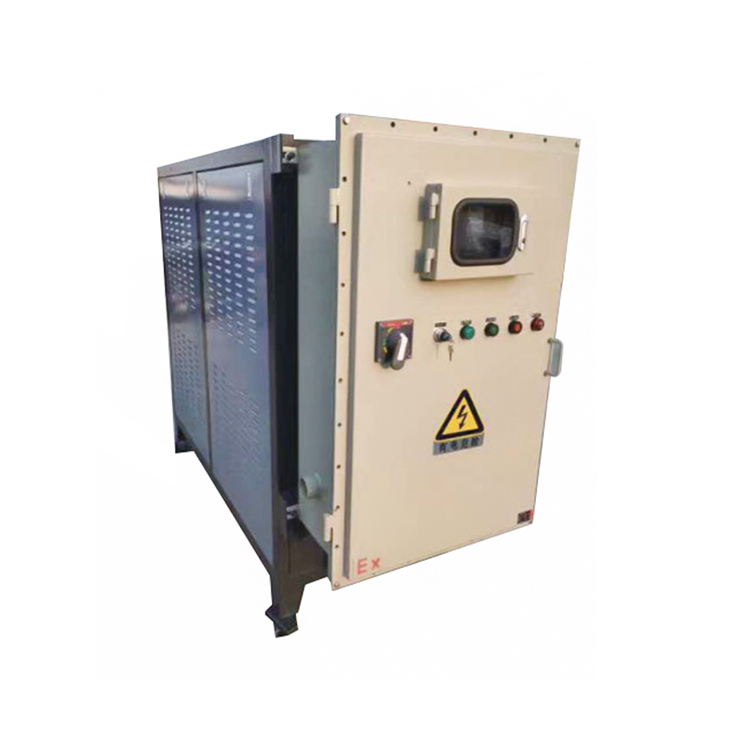

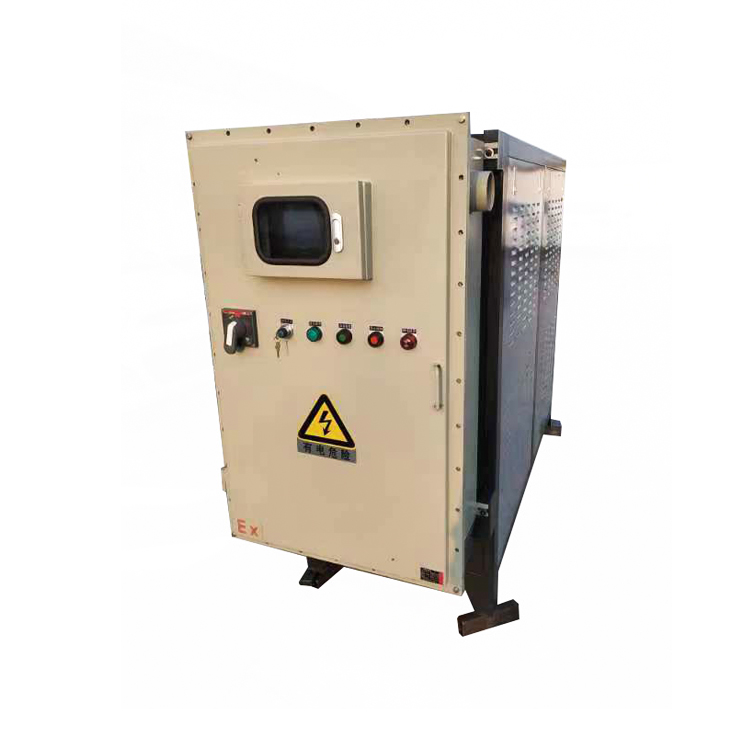

Verwarmingsapparatuur
Functies
◆ Veilig en betrouwbaar: de buitenwand van het vat wordt verwarmd door hoogfrequente elektromagnetische actie, de warmte wordt volledig benut en er is in principe geen verlies. De warmte wordt verzameld in het verwarmingslichaam en de oppervlaktetemperatuur van de elektromagnetische spoel is iets hoger dan de kamertemperatuur, die veilig kan worden aangeraakt zonder bescherming tegen hoge temperaturen, veilig en betrouwbaar;
◆Hoge efficiëntie en energiebesparing: de interne verwarmingsmethode wordt toegepast en de moleculen in de verwarmer direct;
Geïnduceerd door magnetische energie om warmte te genereren, is de warmtestart zeer snel en wordt de gemiddelde voorverwarmingstijd met meer dan 60% verkort in vergelijking met de weerstandsverwarmingsmethode. Tegelijkertijd is het thermische rendement maar liefst 98% en hoger. Onder dezelfde omstandigheden bespaart het ongeveer 30% elektriciteit in vergelijking met het weerstandstype, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
◆ Nauwkeurige temperatuurregeling: de spoel zelf genereert in principe geen warmte, de thermische weerstandswaarde is klein, de thermische traagheid is laag, de temperatuur van de binnen- en buitenwanden van het vat is hetzelfde, de temperatuurregeling is realtime en nauwkeurig, de productkwaliteit is aanzienlijk verbeterd en de productie-efficiëntie is hoog.
◆ Goede isolatie: de elektromagnetische spoel is gewikkeld met een op maat gemaakte speciale speciale hogetemperatuur- en hogedrukkabel, en de isolatieprestaties zijn goed, en het is niet nodig om direct contact te maken met de buitenwand van de tank en er is geen lekkage of kortsluitingsfout, en het is veilig en zorgeloos.
◆ Verbeter de werkomgeving: de elektromagnetische verwarmingsapparatuur, die de interne verwarmingsmethode gebruikt, de warmte wordt verzameld in het verwarmingslichaam en er is bijna geen externe warmteafvoer.
◆Gratis ontwerp: het kan worden ontworpen als explosiebestendig type en buiten regenbestendig type volgens verschillende toepassingsomstandigheden.
◆Lange levensduur: vanwege het feit dat de elektromagnetische spoel in principe zelf geen warmte genereert, is de levensduur lang, is er geen noodzaak voor revisie en zijn er geen onderhouds- en vervangingskosten; het verwarmingsgedeelte heeft een ringvormige kabelstructuur, de kabel zelf genereert geen warmte en is bestand tegen een hoge temperatuur van meer dan 500 ° C, en de levensduur bedraagt maximaal 10 jaar. Er is geen onderhoud nodig en in de latere fase zijn er in principe geen onderhoudskosten.
Invoering
Parameterdetail
Kenmerken en voordelen

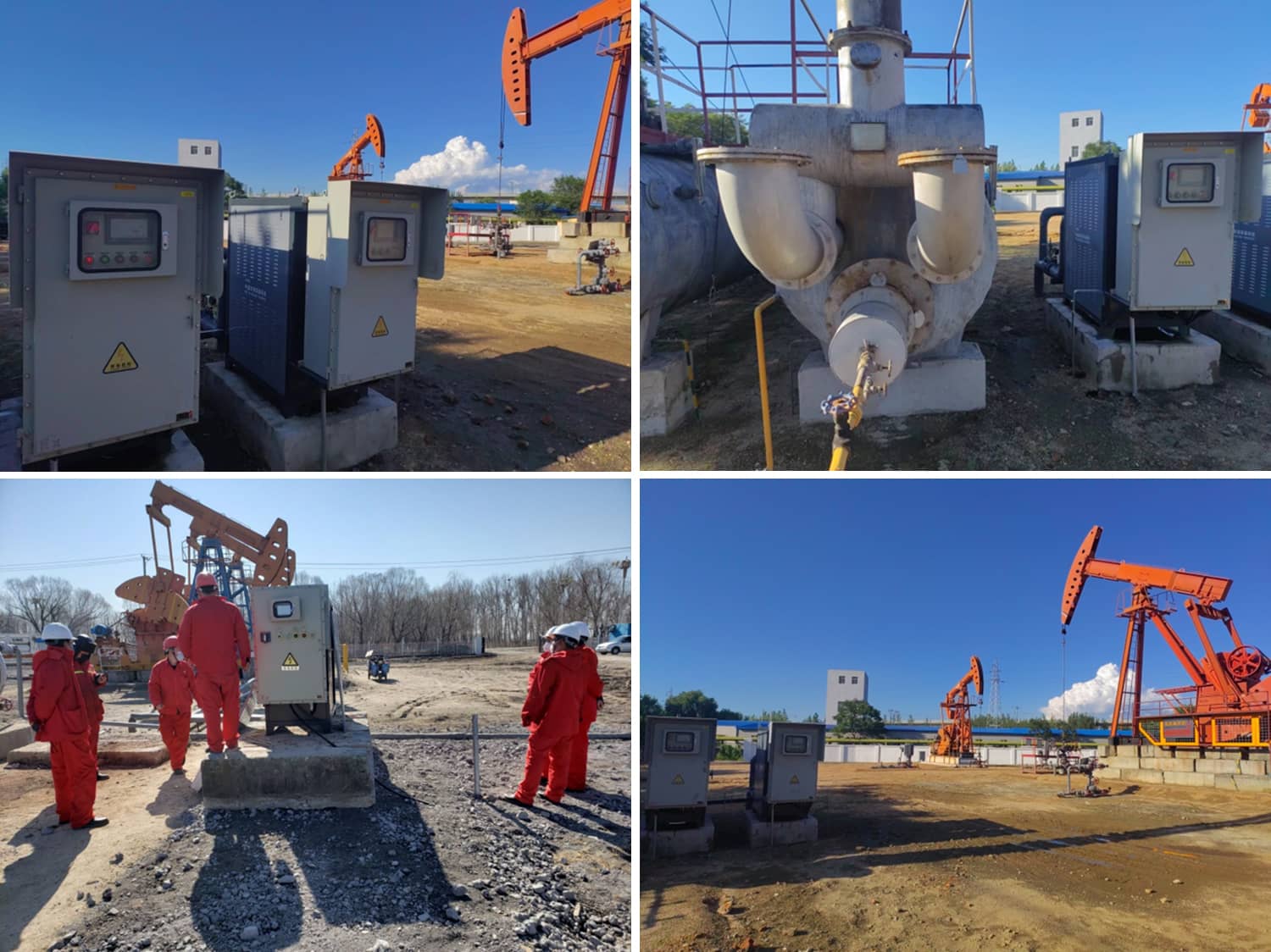

Toepassingen
details
Technisch principe
De elektromagnetische verwarmer is een apparaat dat elektrische energie omzet in thermische energie door gebruik te maken van het principe van elektromagnetische inductie. De elektromagnetische verwarmingsregelaar rectificeert de wisselstroom van 220V en 50/60 Hz in gelijkstroom en zet de gelijkstroom vervolgens om in hoogfrequente en hoogspanningselektriciteit met een frequentie van 20-40 KHZ, of zet de driefasige wisselstroom om stroom van 380 V en 50/60 Hz in gelijkstroom en zet de gelijkstroom vervolgens om in hoogfrequente en laagspanningsgelijkstroom van 10-30 KHZ voor het verwarmen van industriële producten.
Wanneer de hoogfrequente en hoogspanningsstroom die snel verandert in de elektromagnetische verwarmingsspiraal door de spoel stroomt, zal een snel veranderend magnetisch wisselveld worden opgewekt. Wanneer er een container met ijzer op wordt geplaatst, zal het oppervlak van de container onmiddellijk de magnetische wissellijnen onderbreken en een wisselstroom (dat wil zeggen wervelstroom) opwekken in het metalen deel aan de onderkant van de container. De wervelstroom zorgt ervoor dat de dragers op de bodem van de container snel en onregelmatig bewegen, en de dragers botsen en wrijven met elkaar om thermische energie op te wekken. Zo wordt het effect van het verwarmen van de artikelen bereikt. Dat wil zeggen, het is een verwarmingsmethode waarbij elektrische energie wordt omgezet in magnetische energie en inductiewervelstroom wordt gegenereerd op het oppervlak van het verwarmde stalen lichaam. Op deze manier wordt het probleem van een laag thermisch rendement, veroorzaakt door verwarming via de warmtegeleidingsmethode, zoals elektrische verwarmingsplaten en elektrische verwarmingsspiralen, fundamenteel opgelost.
Installatieschema van de elektromagnetische spoel

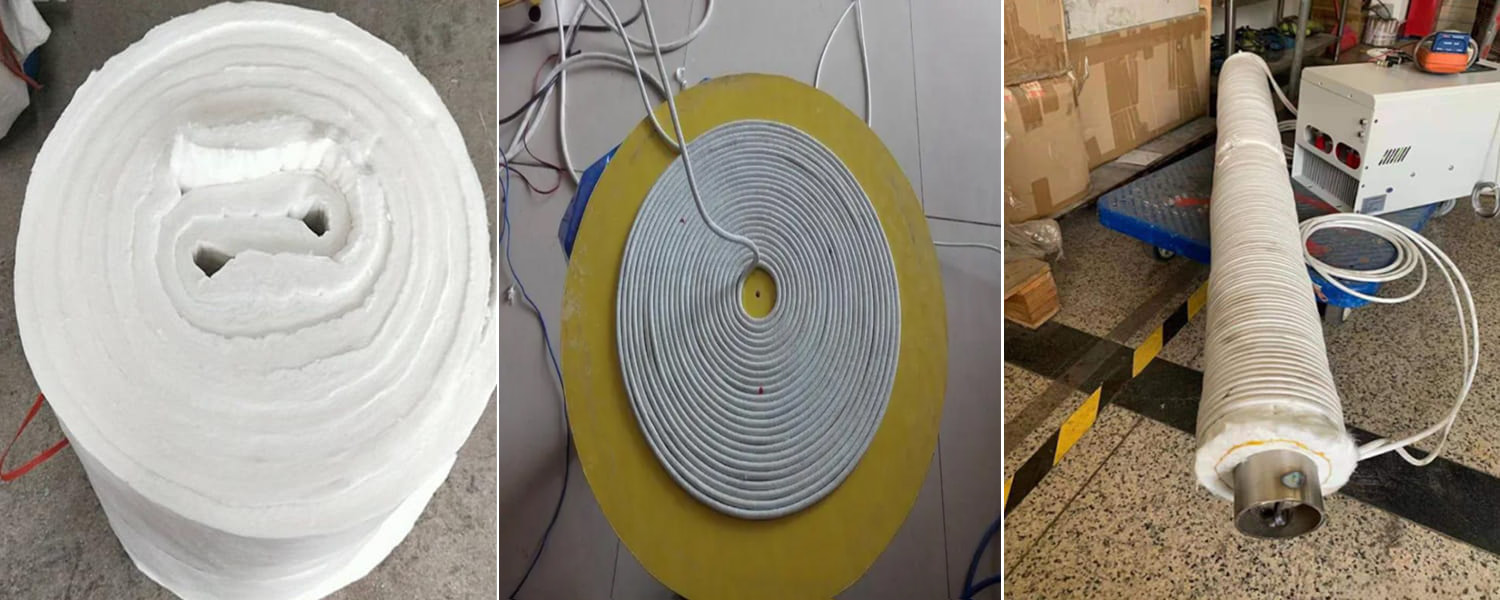

Figuur 1 toont het kiezelzuurfilterkatoen en figuur 2 toont de hogetemperatuurdraad. Doe goed werk aan hittebehoud ter plaatse, wikkel Figuur 1 rond de pijpleiding ter plaatse en wikkel vervolgens de hogetemperatuurdraad rond het warmte-isolatiekatoen. Bevestig beide uiteinden met hittebestendige tape of regenbestendige kabelbinders, zoals weergegeven in figuur 3.
Productparameter
Technische parameters
| Modelnummer | XTDC-30-type |
| Lichaam van verwarmingsvat | diameter DN65 koolstofstaal magnetisch geleidend vatlichaam, druk 2,5 MPa druktest om de veiligheid te garanderen |
| Verwarmingsvermogen | enkel vat vermogen 15KWx2 groepen |
| Spanning | Hoofdcircuit 380V, stuurcircuit 220V |
| Werkfrequentie | 50 Hz |
| Thermische efficiëntie | >98% |
| Ontwerp temperatuur | 60°C |
| Nauwkeurigheid van de temperatuurregeling | 1-2°C |
| Temperatuursensor | K |
| Accessoires voor uitrusting | De leidingen, ellebogen en aanpassingen binnen het assortiment zijn allemaal gemaakt van naadloze stalen A3-buis |
| Toepasselijke voorwaarden van apparatuur | A.Hoogte ≤3000m B. Omgevingstemperatuur-30-40C° C.Relatieve vochtigheid≤90% D. Geen ernstige trillingen, geen corrosieve gasomgeving |
| Afmetingen en gewicht | A. Breedte 750 mm x lengte 1500 mm hoogte 1500 mm B.350kg |
details

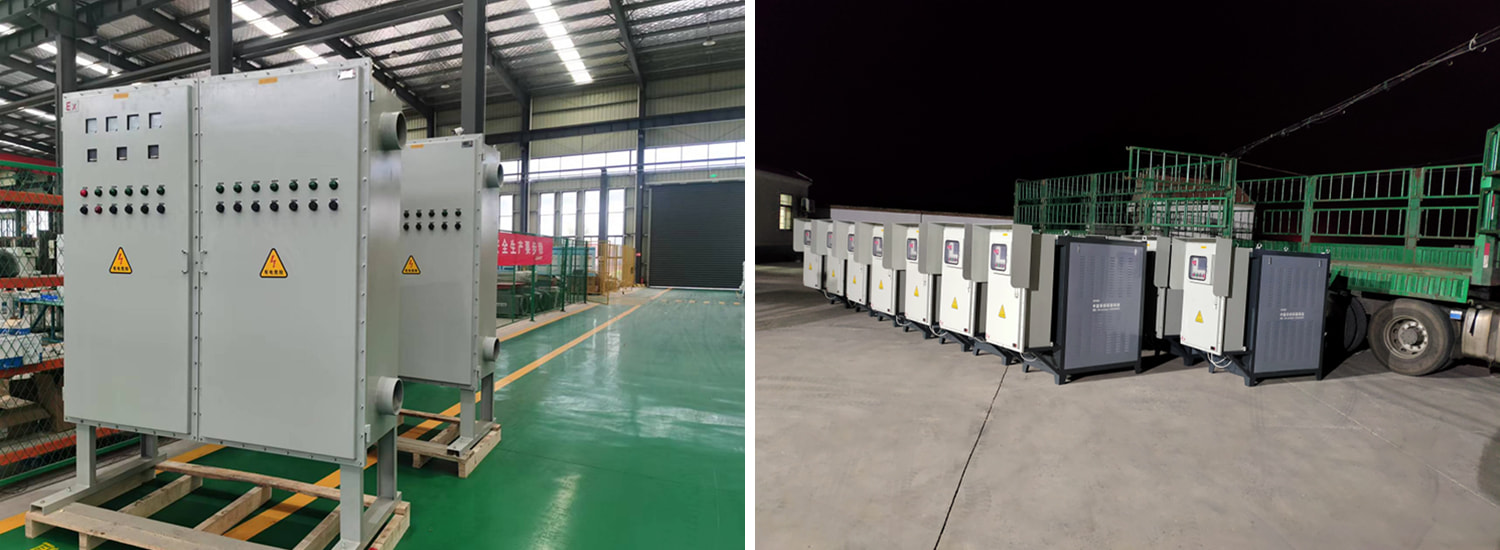

Intelligent controlesysteem
Vermogen: onbeperkt
Type: magneetschakelaar / solid-state relais / siliciumgestuurde gelijkrichter
Besturingsmodus: PLC of aangepast
Regelmodus: PID
Explosiebestendig type: niet-explosiebestendig / explosiebestendig
Beschermingstype: Aanpasbaar binnen IP66
Bewakingsfunctie: bewaking van de inlaat- en uitlaattemperatuur, bewaking van de binnenkamertemperatuur, bewaking van de mediumstroom
Beveiligingsfunctie: alarm voor te hoge temperatuur, alarm voor overbelasting, alarm voor laag debiet, motorgekoppeld alarm voor oververhitting.
details
PRODUCTCATEGORIE
Berichtaanvraag

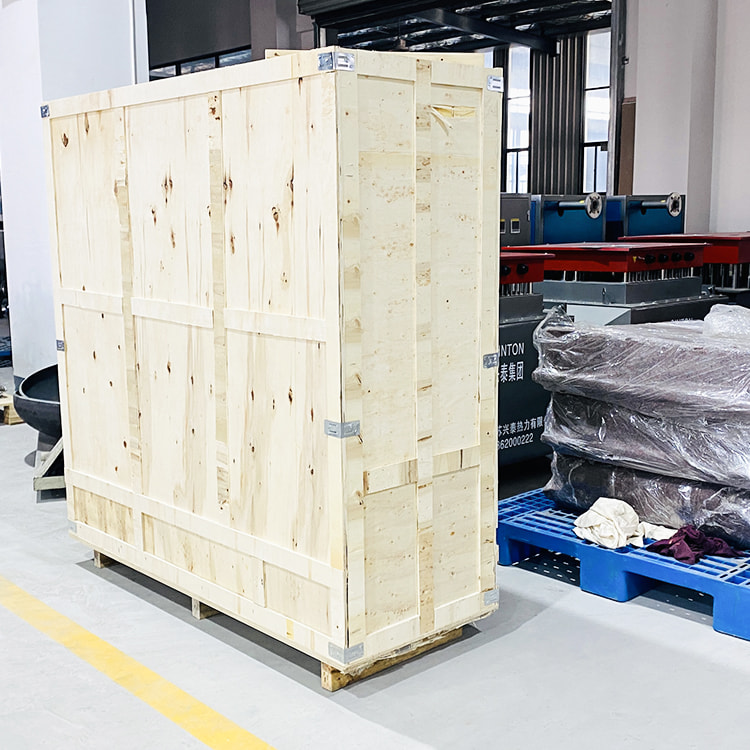

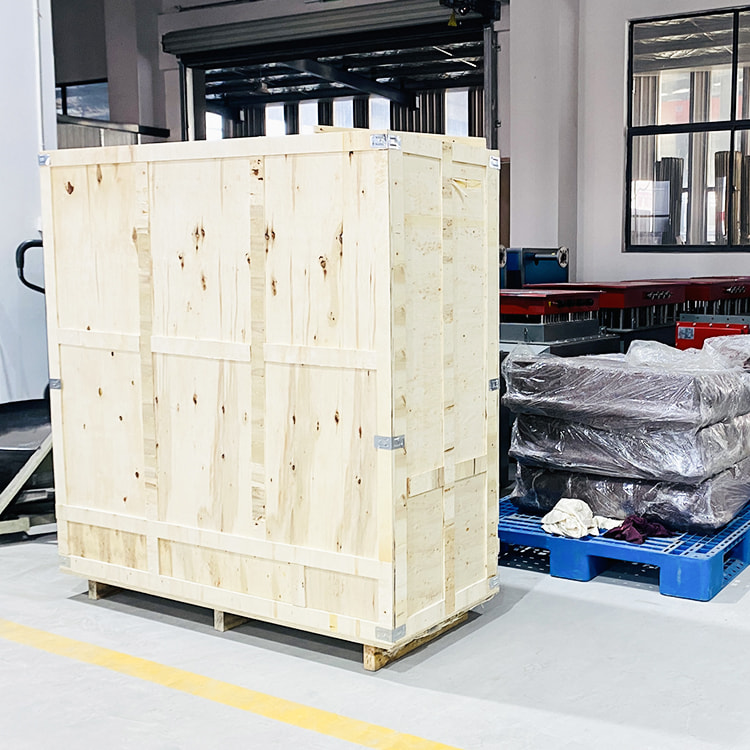

Verzending
